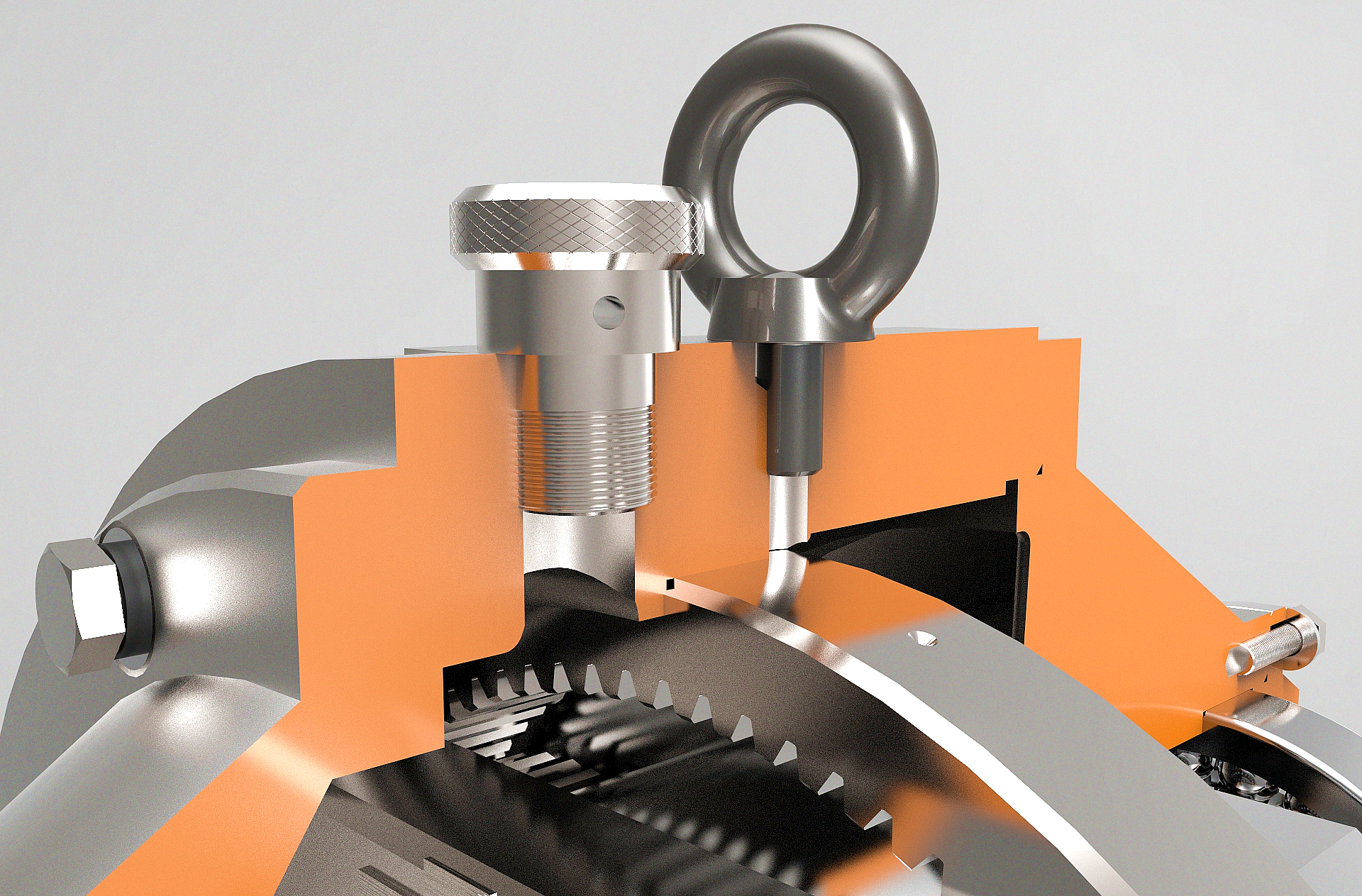

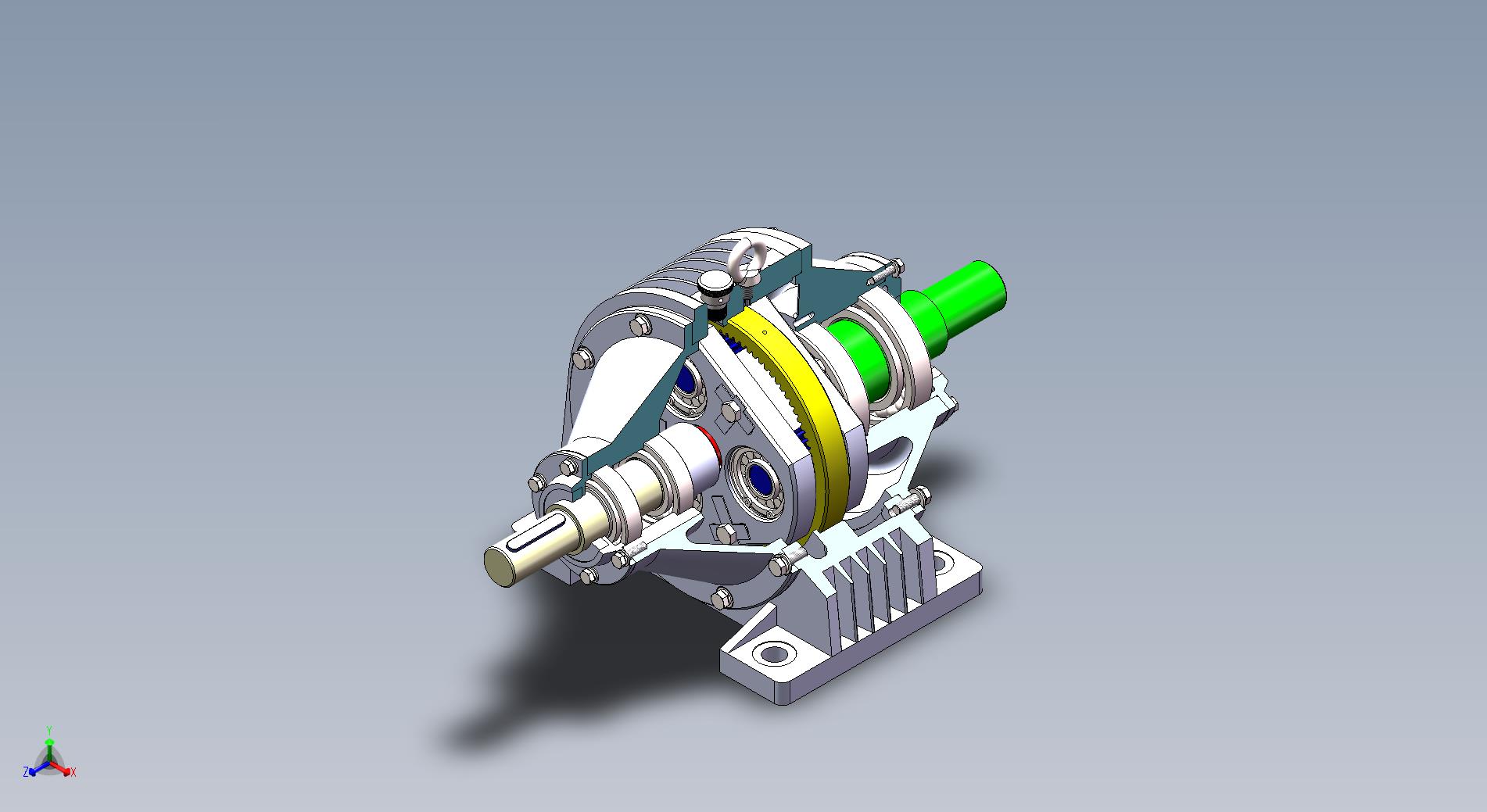

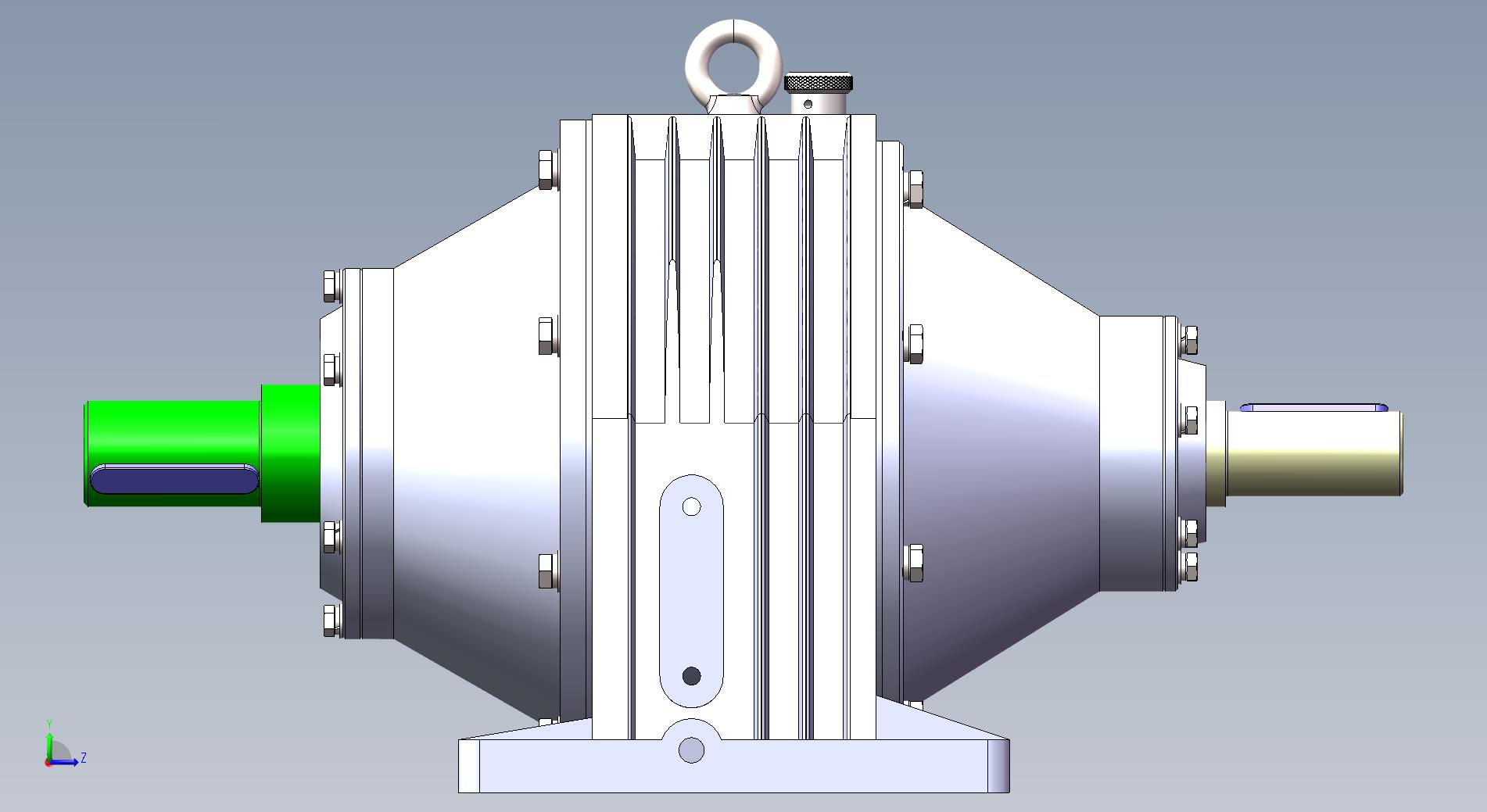

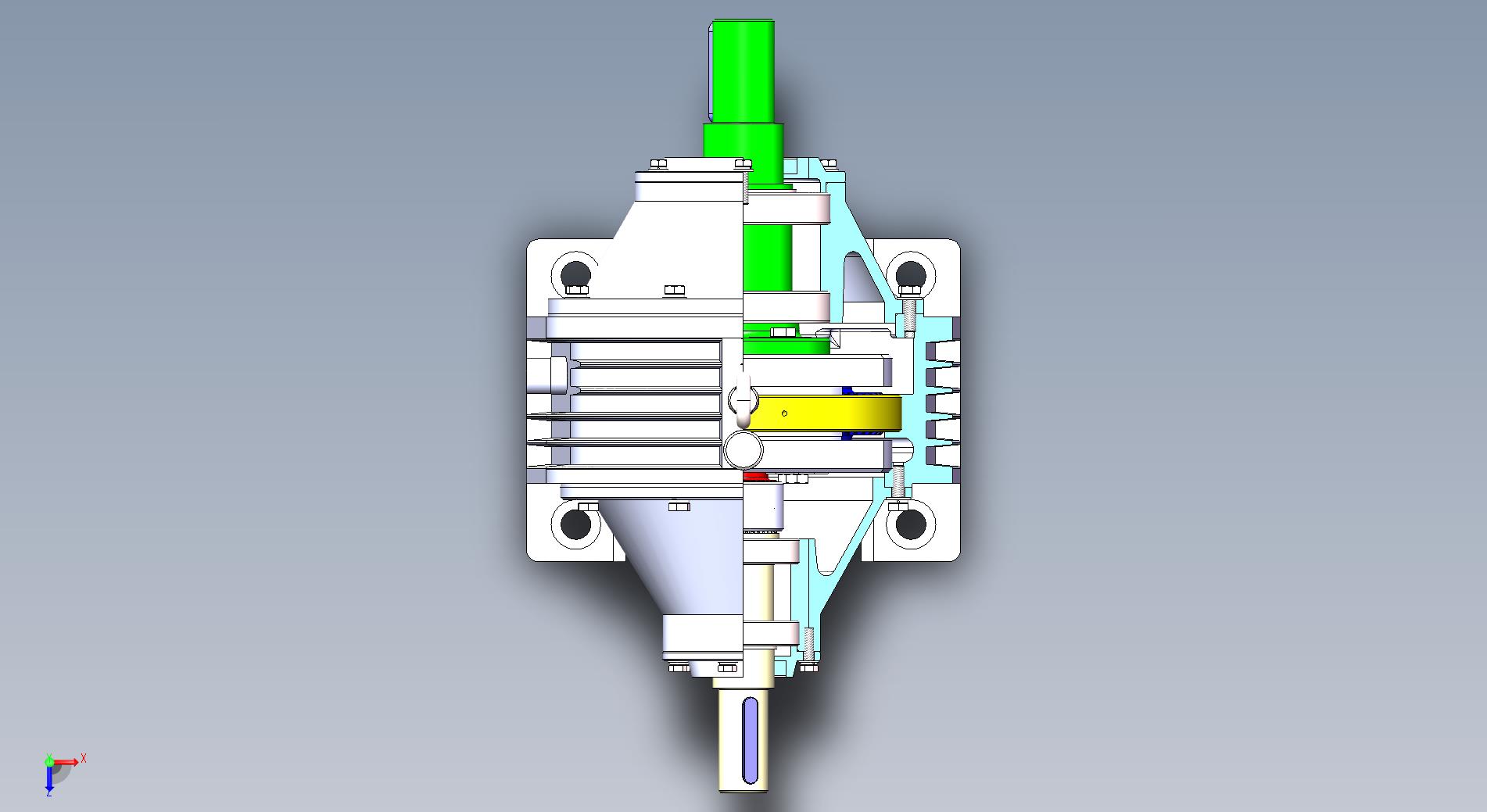

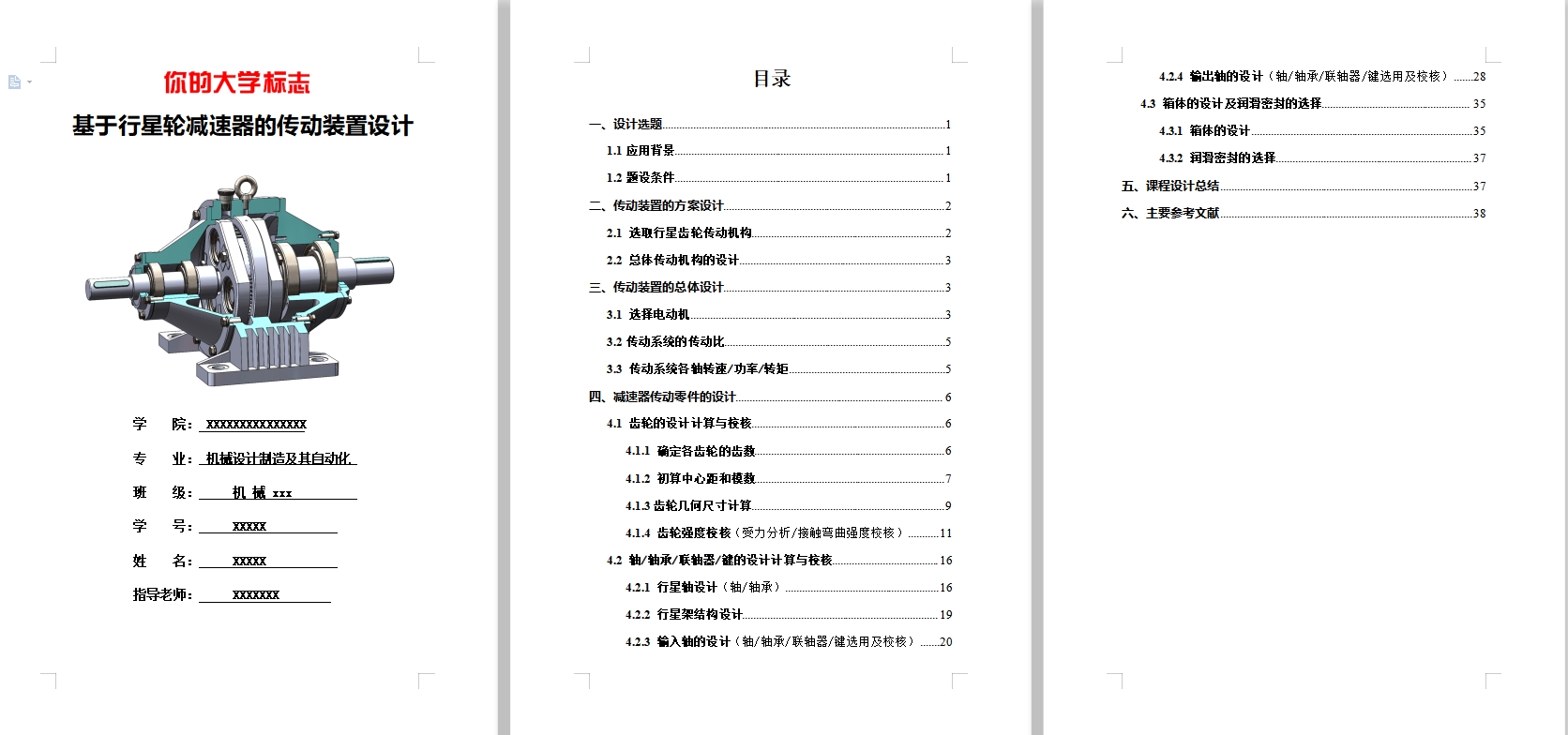

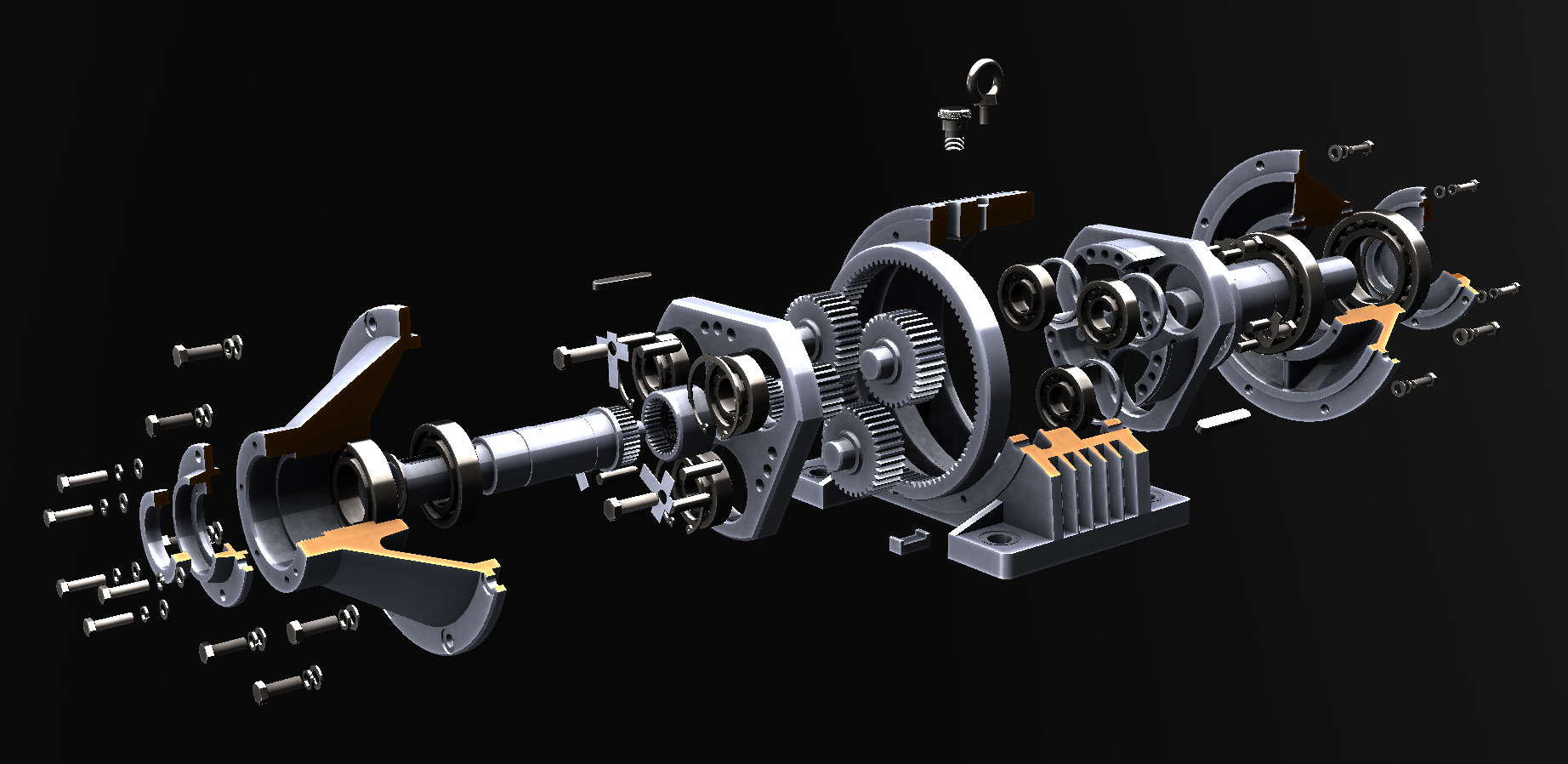

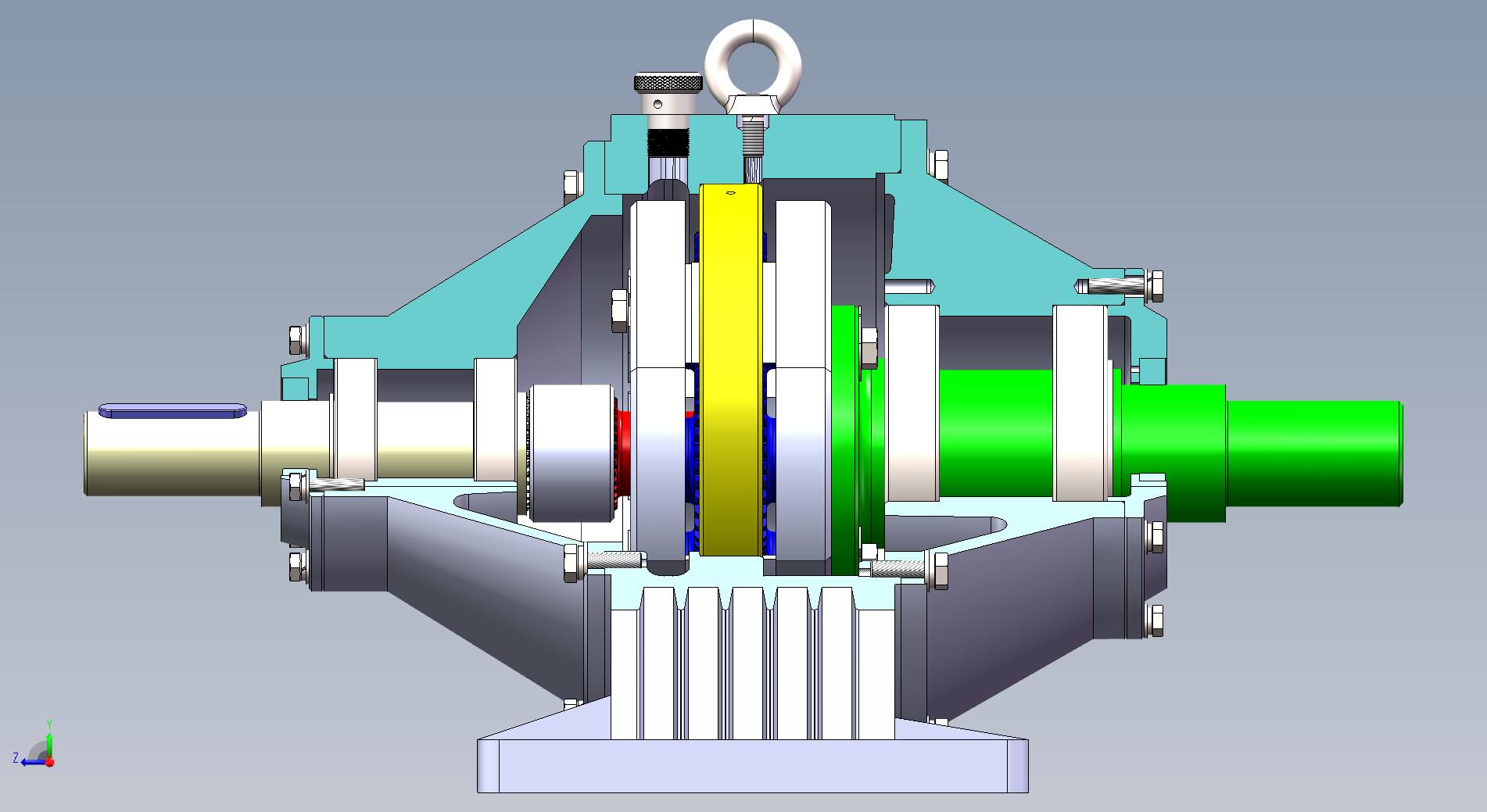

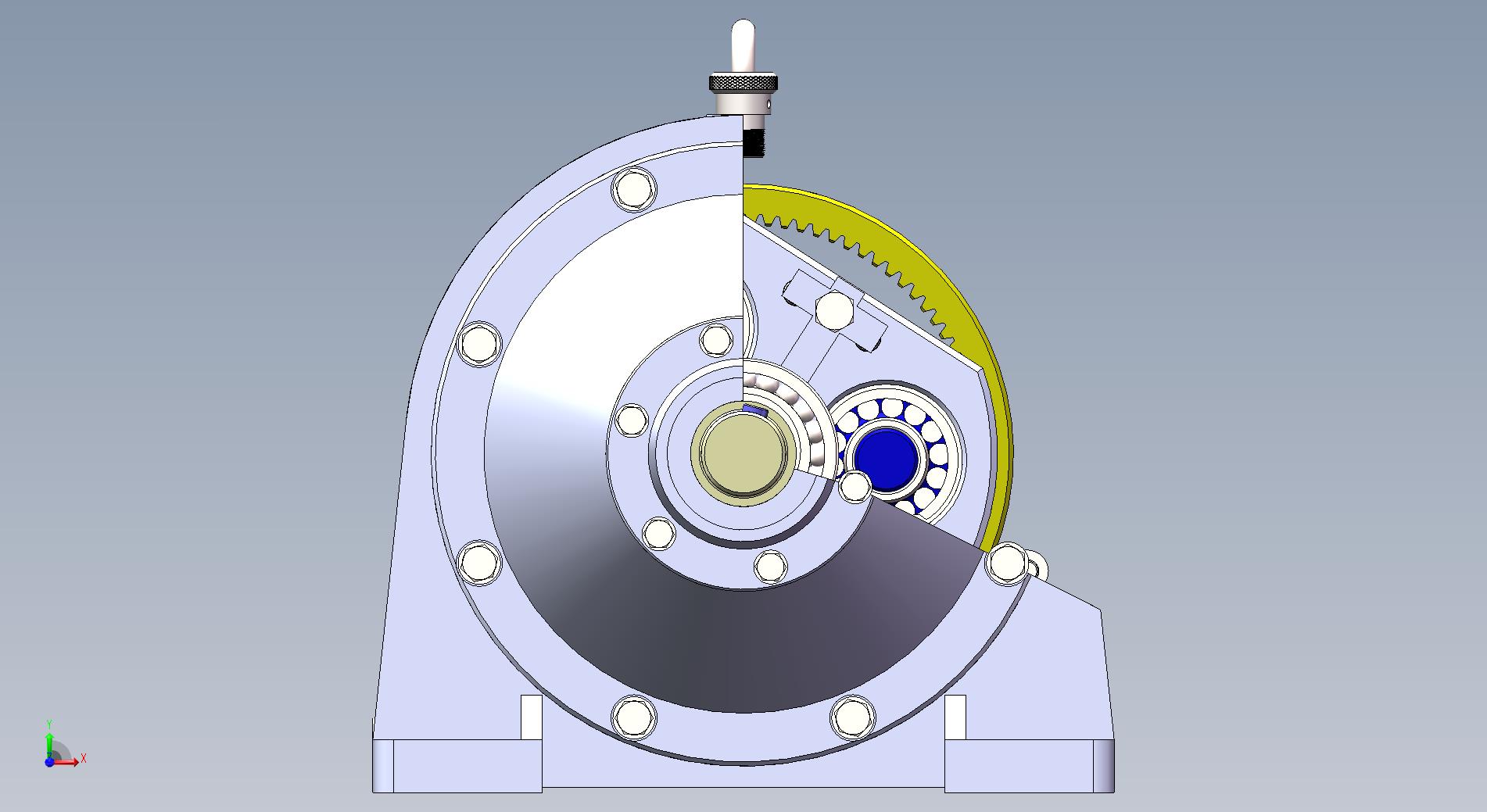

NGW单级行星齿轮减速器设计SolidWorks三维模型+CAD图纸+说明书

相关模型

图纸参数
  • 图纸格式:
    dwg,sldprt,sldasm
  • 软件版本:  SolidWorks 2014
  • 大小: 56.54 MB
  • 上传时间: 2025-06-10 14:10:52
  • 所需积分: 40 初程币
  • 是否可编辑: 可修改，包括参数
  • 行业分类: 传动件
图纸描述

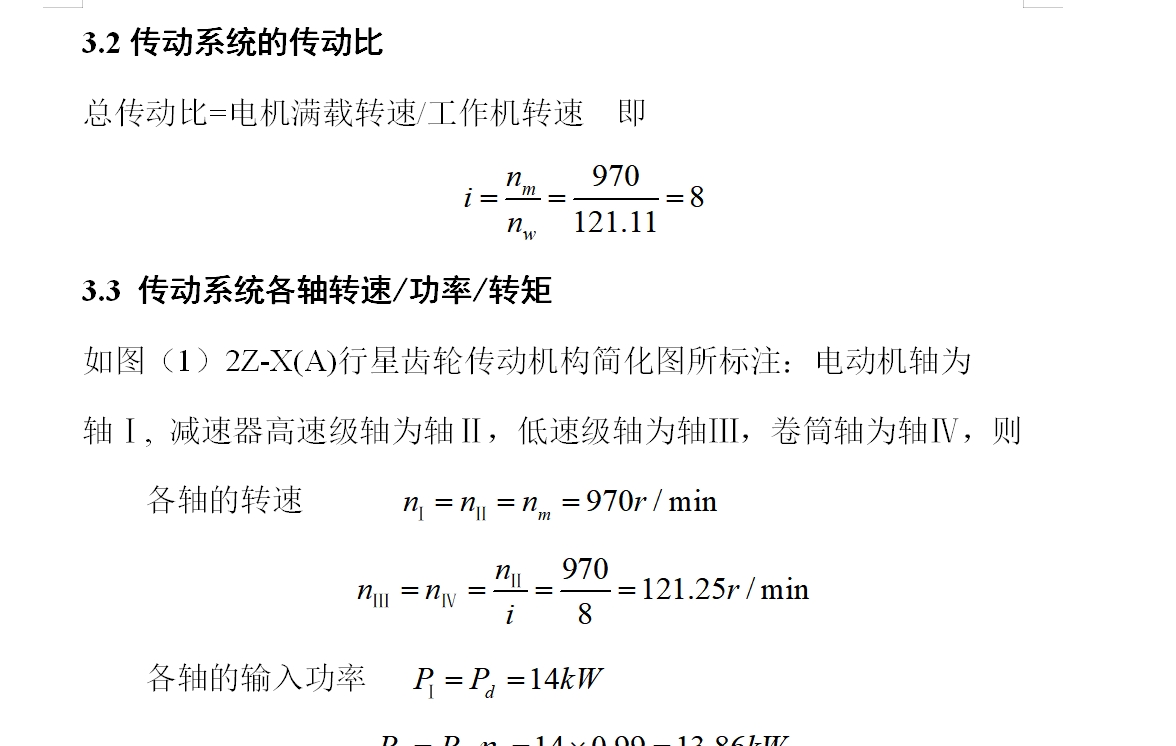

题设条件 一款市场上常用的运输带工作机，其工作拉力F=10000N，运输带速度v=1.30m/s，卷筒直径D=205mm；根据这款运输机的工作要求，设计出一套基于行星轮减速器的传动装置。另要求该减速器能够连续工作10年；承受中等冲击。 最常见的行星齿轮传动机构是NGW型行星传动机构。行星齿轮传动的型式可按两种方式划分：按齿轮啮合方式不同有NGW、NW、NN、WW、NGWN和N等类型（N—内啮合，W—外啮合，G—内外啮合公用行星轮）。其中最常用为NGW型。NGW型按基本结构的组成情况不同有2Z-X、3Z、Z-X-V、Z-X等类型。其中2Z-X型以其结构简单，制造方便，在机械传动中应用最广。
